공사현장 : 전북 고창 선운레이크밸리 [명지건설 현장]
공사규모 : 총 3100 M² 경사도 1: 1.5
공사내용 : 1공정 : 암반 법면 흙붙임 작업
공사내용 : 2공정 : 식생블럭 [생태블럭] 시공

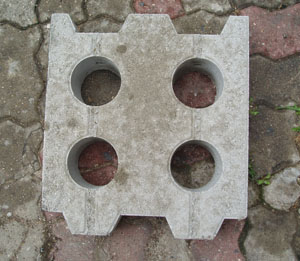

1.사진
2. 규격
400 x 400 [440] x 100
3.주용도
하천의 사면 보호와 녹화를 목적으로시공도로나 단지의 사면보호에 목적시공
4.구조적 특징
소형이므로 금속성의 연결고리가 필요없슴
건식제품으로 높은 강도를 유지함
5.기능및 시공효과
저수면및 사면의 안정성및 토사유출 방지기능
생태계 복원을 위한 양호한 식생공간으로 친환경제공
취급이 간편하여 장비작업이 불가능한 지역 시공가능
6.시공후 식생장면 비교사진

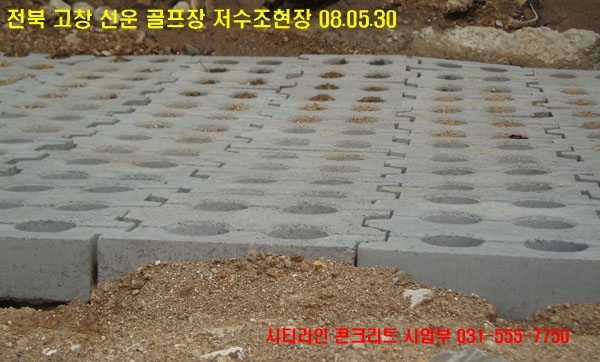

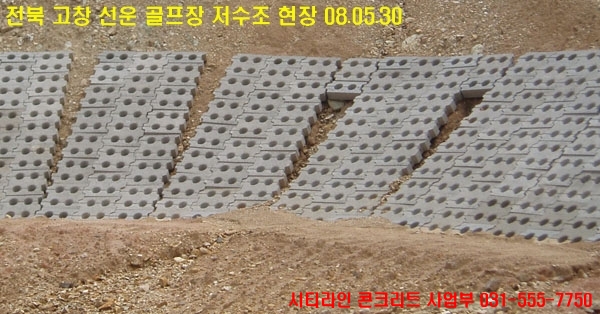

▶소형 생태블럭 시공사진 전면 [구멍 부분에 흙채움 뒤에 식생함]

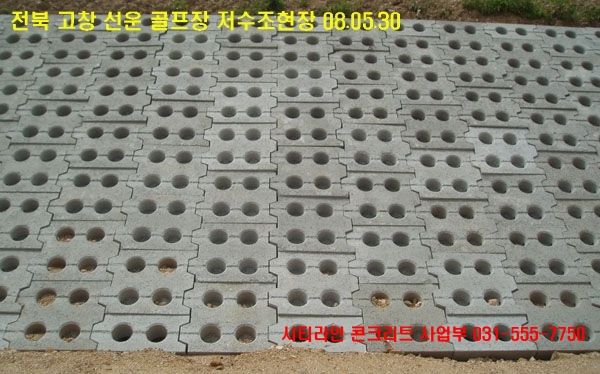

▶상부는 원래 몰탈마감이 원칙이나 고창현장은 씨드스프레이 작업이 병행되므로 생략되엇슴

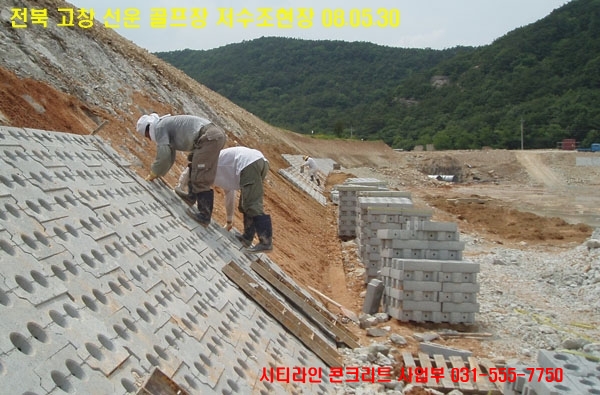

▶비탈면 각도가 고창현장은 1:1.5엿슴

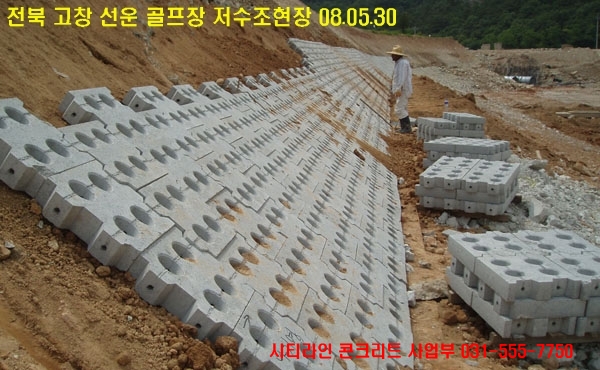

▶전체 면적중 40%가 암반이라 흙붙임 작업후 블록시공 한것임

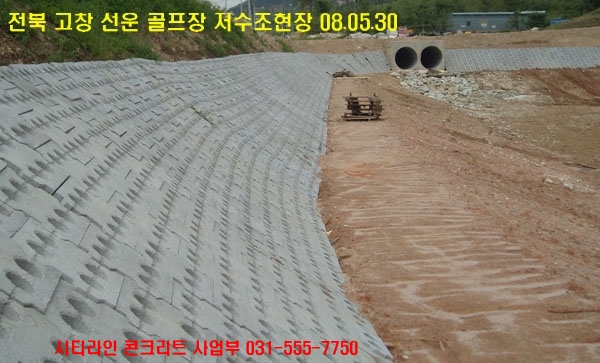

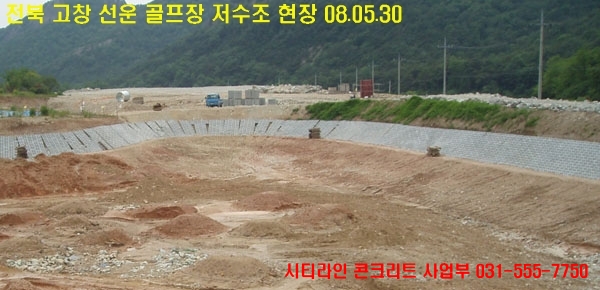

▶1차시공후 저수조 바닥 정리작업

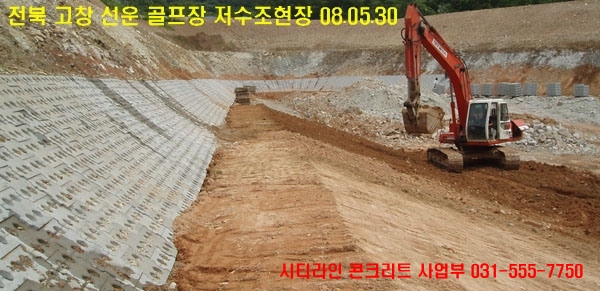

▶1차시공후 저수조 바닥 정리작업

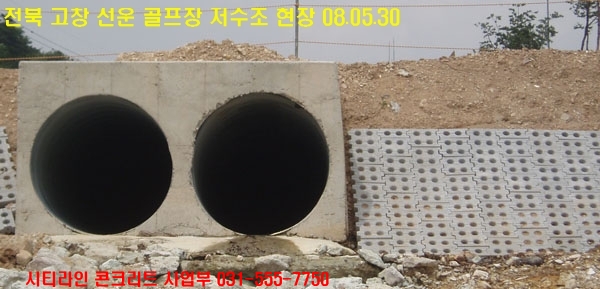

▶배수구와의 조인부분은 레미콘으로 몰탈처리

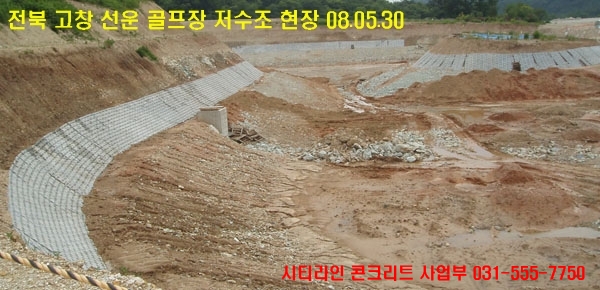

▶곡선형 법면의 조인팅 모습 [레미콘 몰탈처리]
▶소형 생태블럭 시공후 씨드스프레이[Seedspray] 작업전 상태 [좌측]
▶소형 생태블럭 시공후 씨드스프레이[Seedspray] 작업전 상태 [우측]
|
